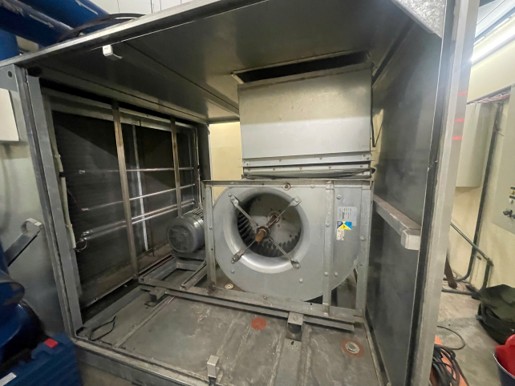

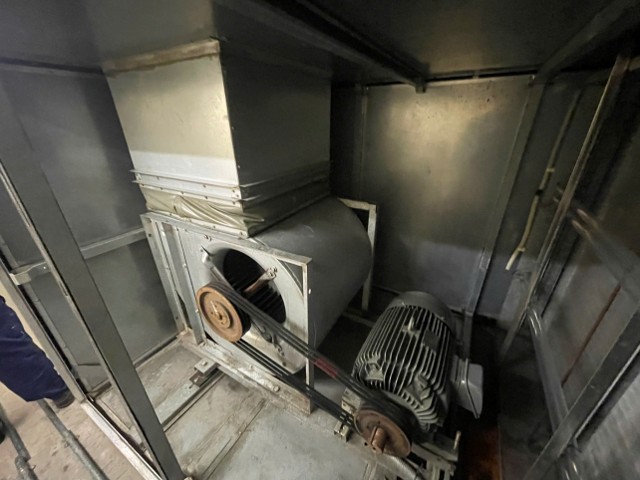

1. TRƯỚC CẢI TẠO

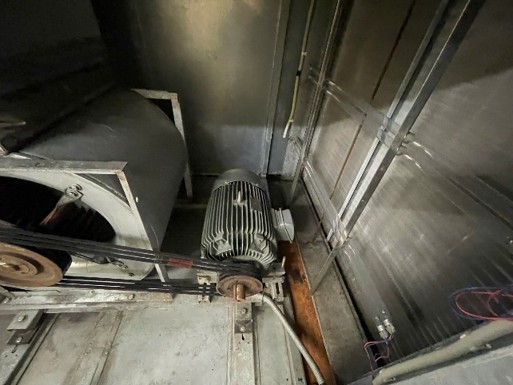

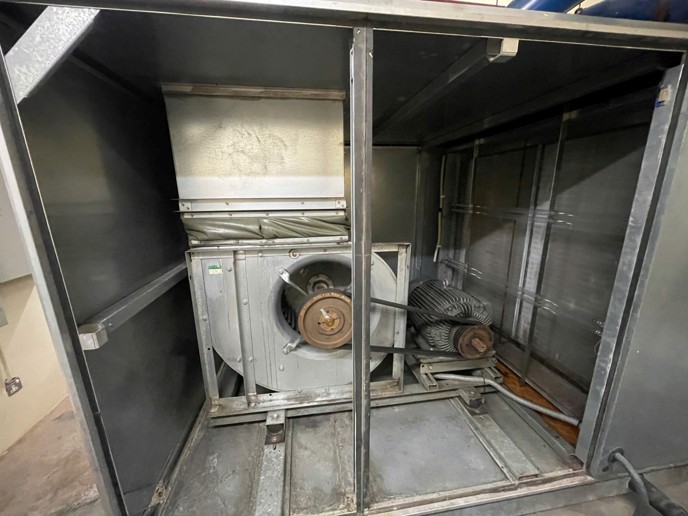

Hệ thống AHU sử dụng model DWCA 09-08 của Trane.
- Công suất lạnh: 117kW
- Lưu lượng: 23,400 m3/h
- Áp suất tĩnh ngoài: 775Pa
- Công suất động cơ: 15kW
- Tải tối đa: 26.9A
2 .QUÁ TRÌNH CẢI TẠO
THÁO DỠ QUẠT CŨ

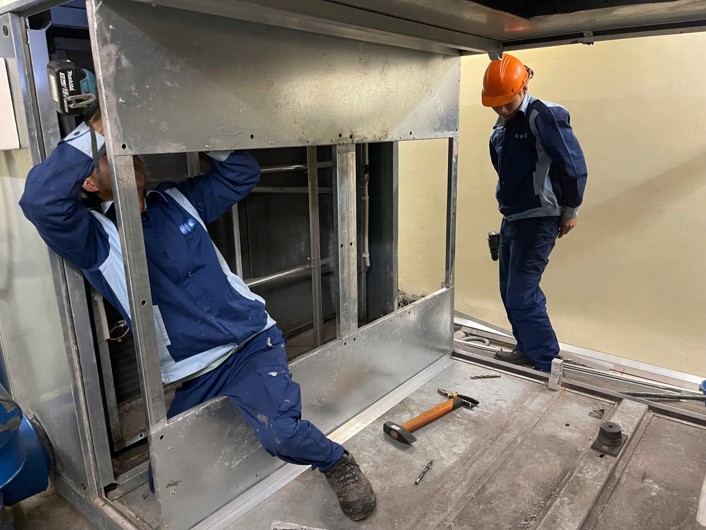

LẮP KHUNG ĐỠ QUẠT MỚI

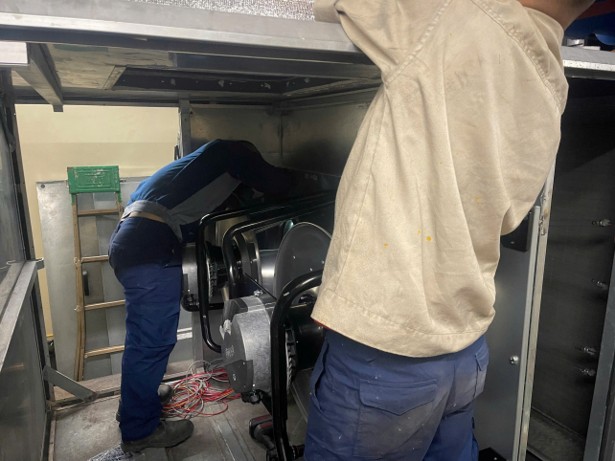

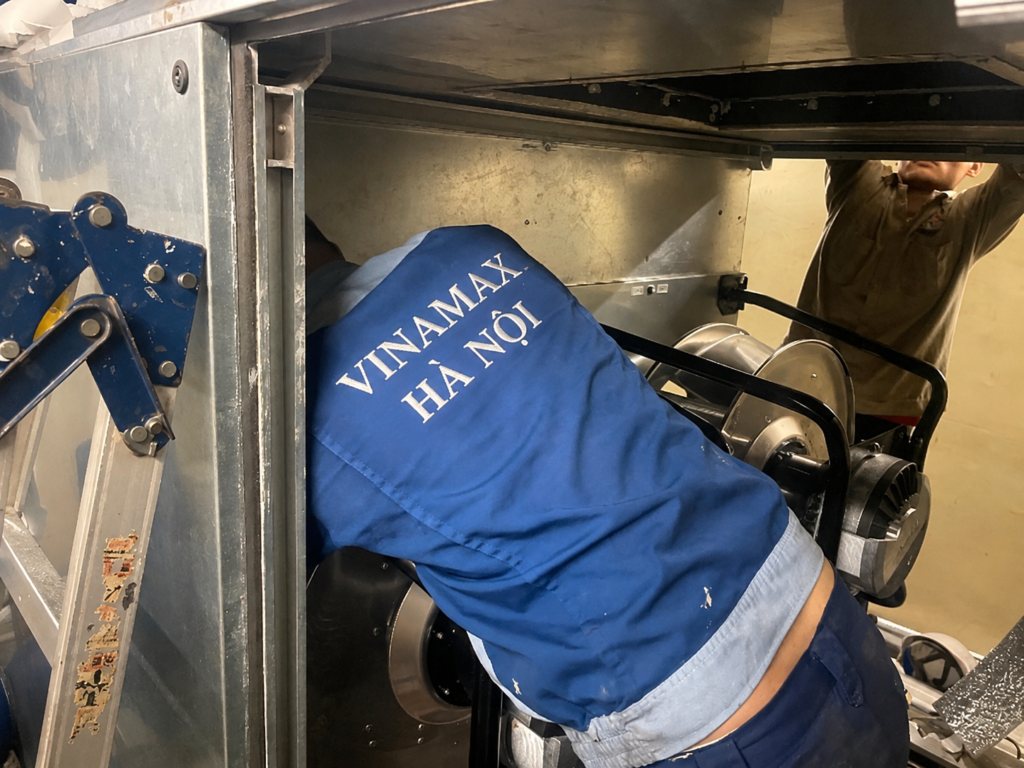

LẮP QUẠT MỚI VÀO KHUNG

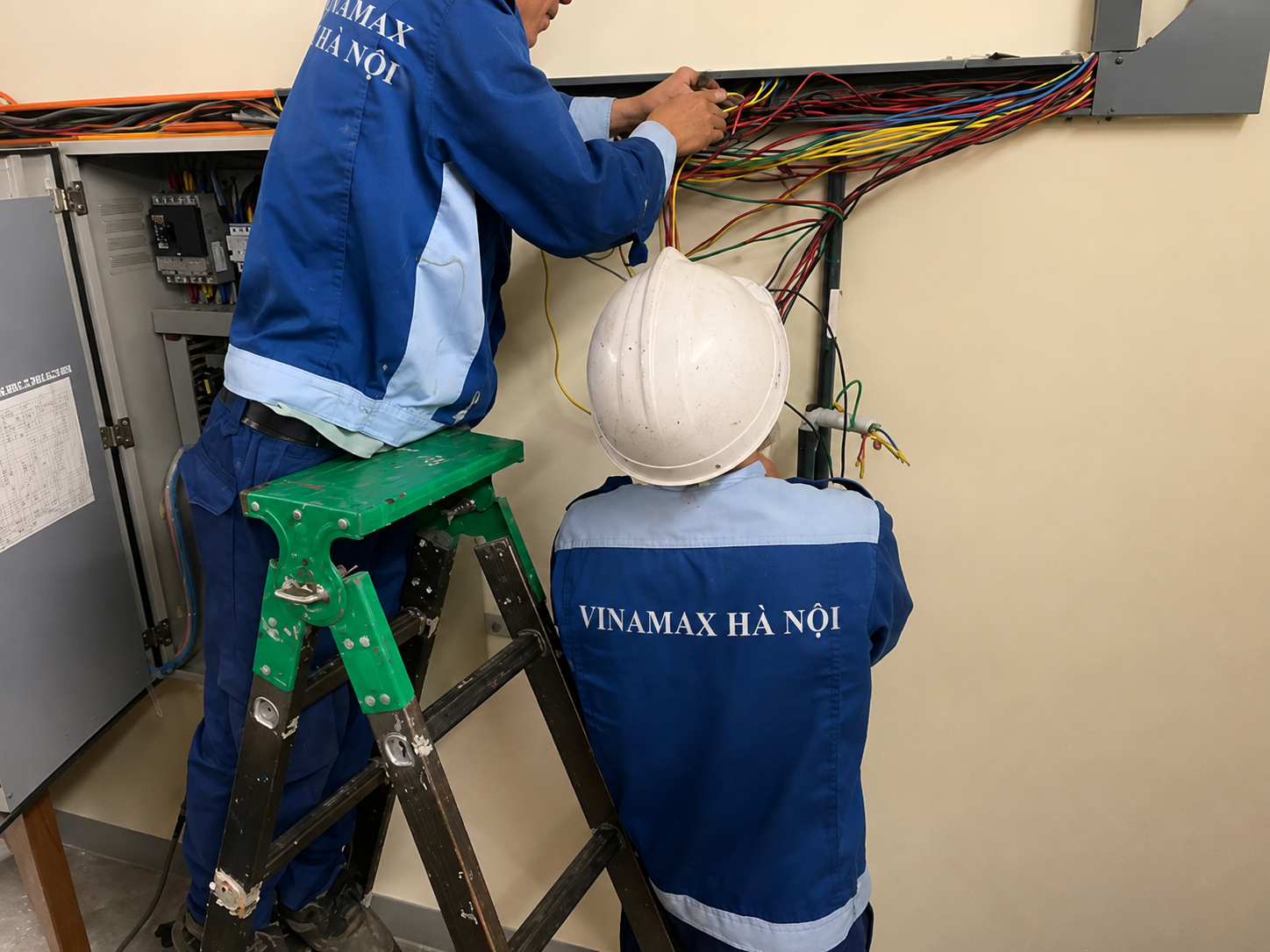

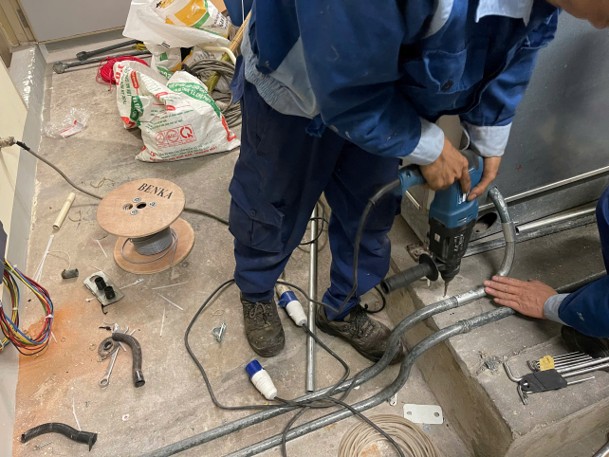

THI CÔNG DÂY ĐIỆN
THI CÔNG DÂY ĐIỆN

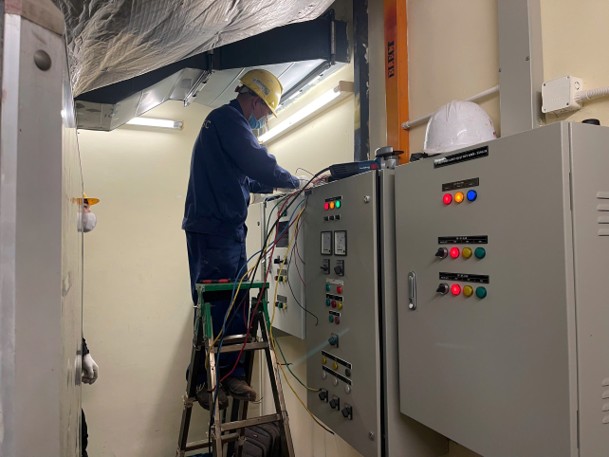

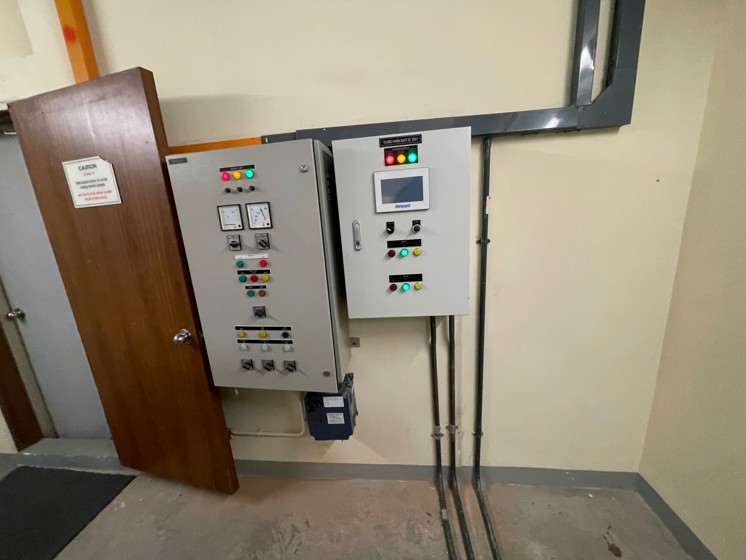

THI CÔNG TỦ ĐIỆN
THI CÔNG TỦ ĐIỆN
3 .SAU CẢI TẠO

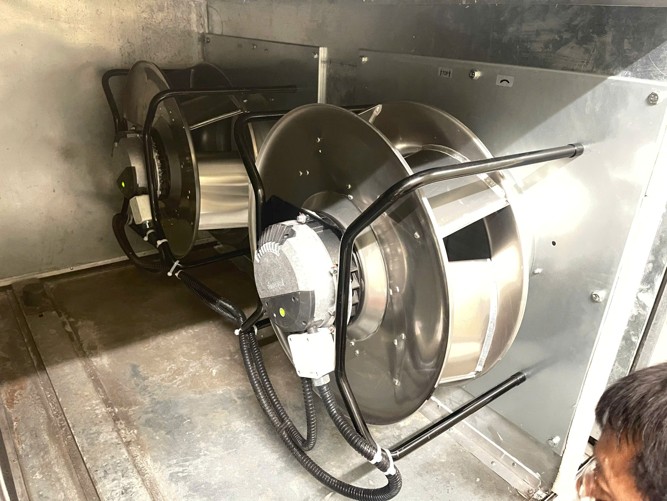

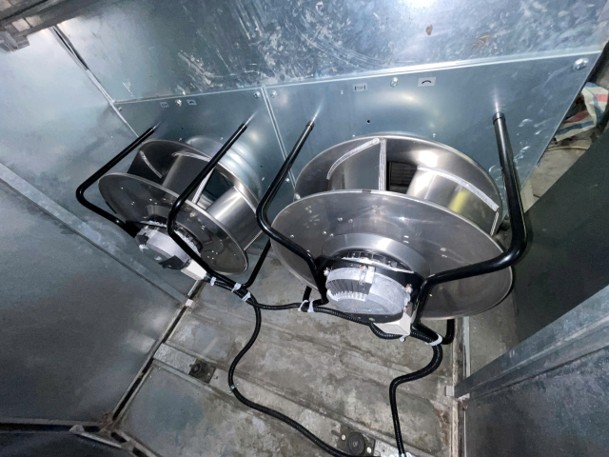

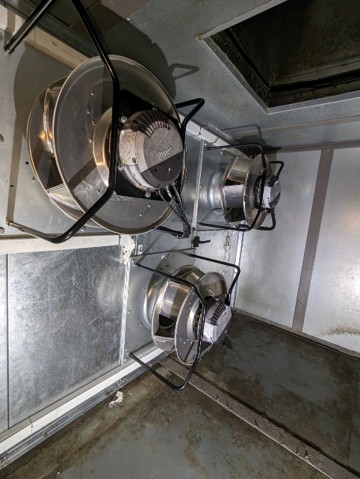

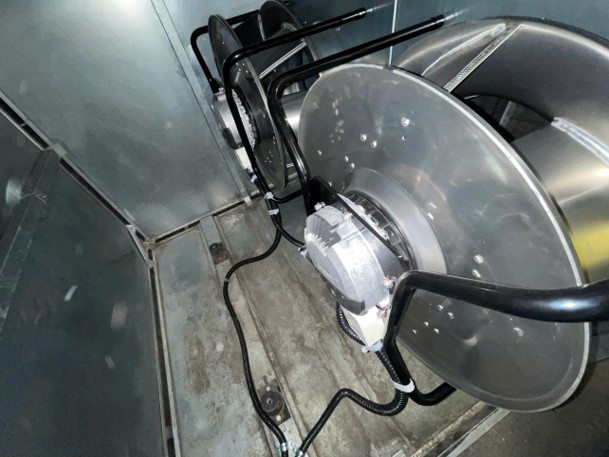

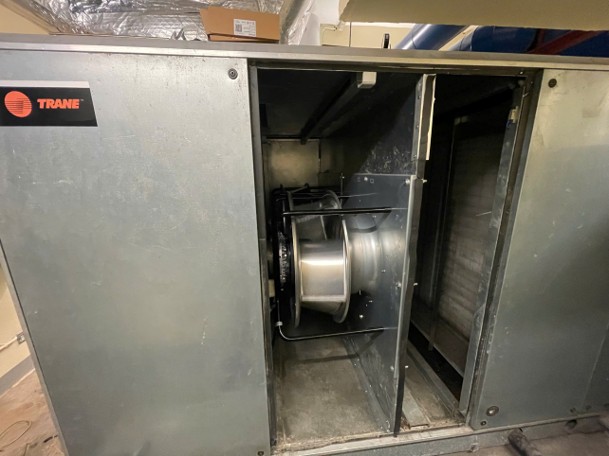

BUỒNG QUẠT AHU SAU CẢI TẠO
BUỒNG QUẠT AHU SAU CẢI TẠO

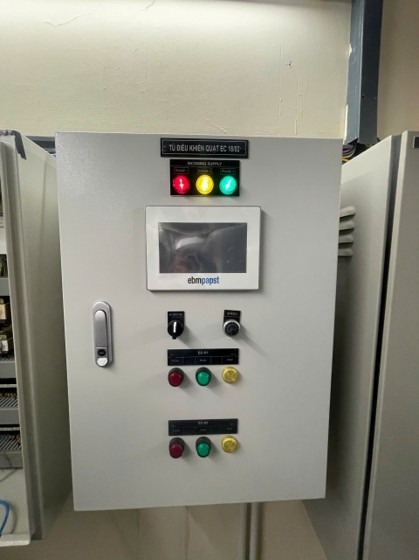

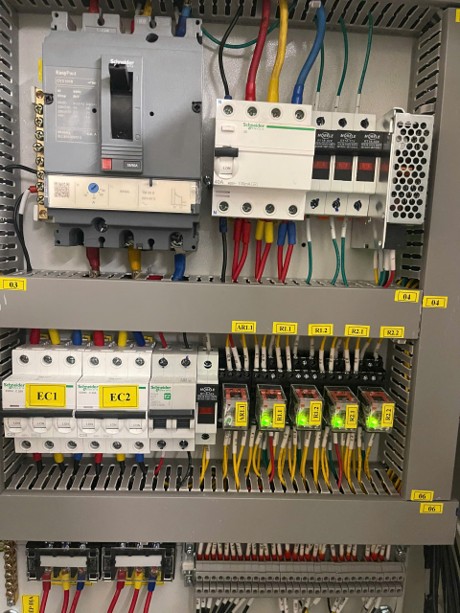

TỦ ĐIỆN

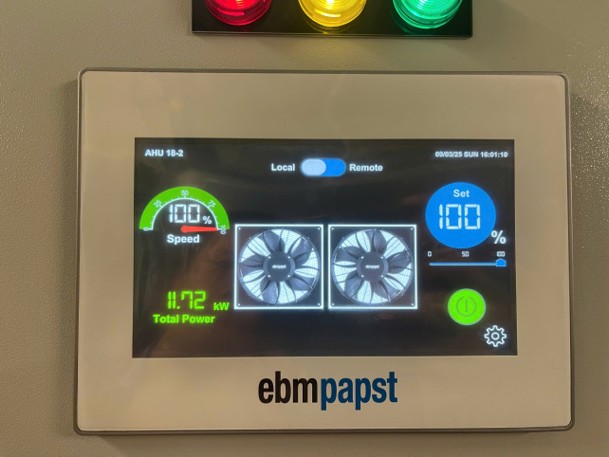

ĐIỆN NĂNG TIÊU THỤ TẠI VẬN TỐC TỐI ĐA KHI CUNG CẤP LƯU LƯỢNG 26,180M3/M tại 1050PA LÀ 11.72KW < 15KW CỦA ĐỘNG CƠ QUẠT BAN ĐẦU (CHƯA TÍNH THIẾT BỊ VFD)

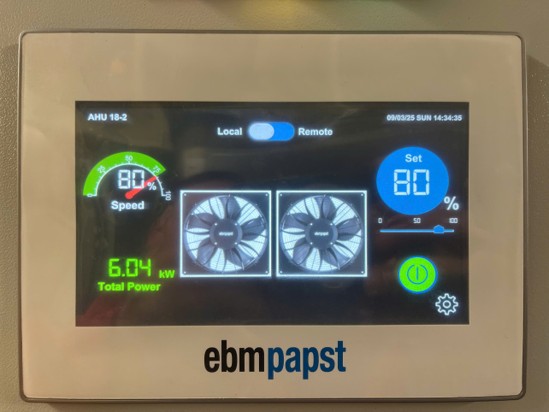

ĐIỆN NĂNG TIÊU THỤ TẠI 80% TỐC ĐỘ: 6.04KW

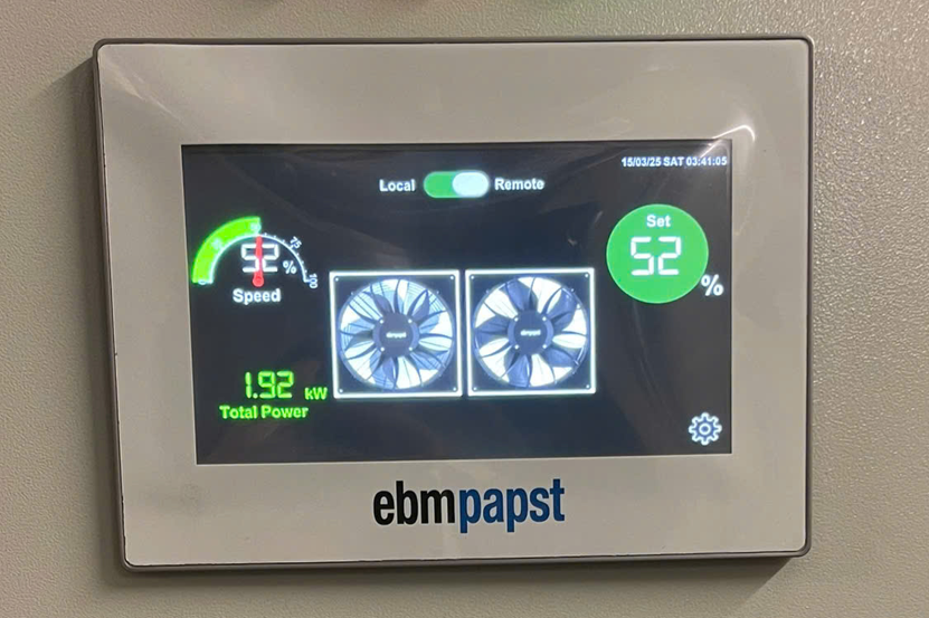

ĐIỆN NĂNG TIÊU THỤ TẠI 52% TỐC ĐỘ: 1.92KW

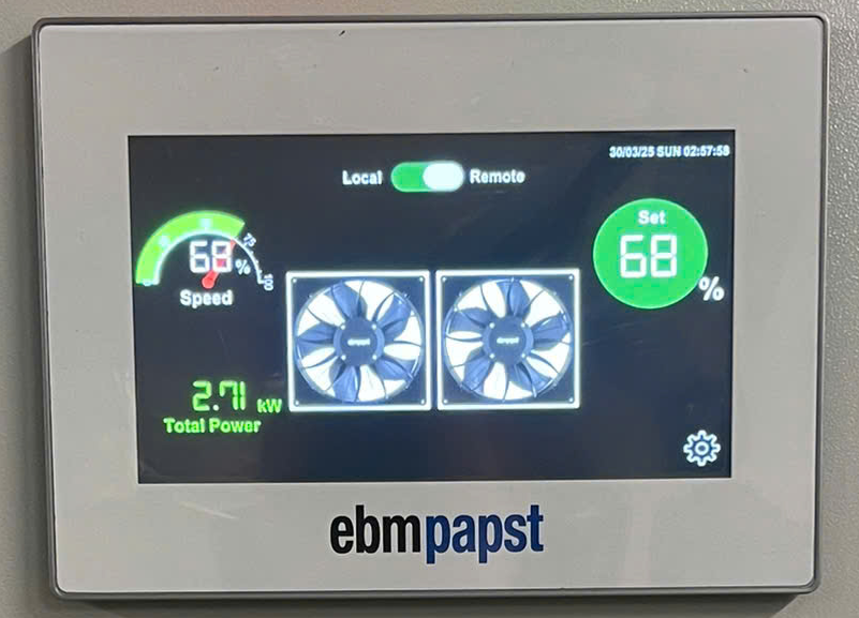

ĐIỆN NĂNG TIÊU THỤ TẠI 68% TỐC ĐỘ: 2.71KW
THIẾT BỊ SỬ DỤNG
BỘ ĐIỀU KHIỂN HMI, model 230F00777
- Lắp tại tủ điện, điều khiển chuyển đổi giữa chế độ cục bộ hoặc từ xa (BMS)
- Màn hình cảm ứng 7in, hiển thị các thông số hoạt động: điện áp tiêu thụ, tốc độ quạt, số giờ hoạt động, trạng thái quạt, hiển thị lỗi.
- Kết nối Modbus RTU, TCP & BACnet protocol
THIẾT BỊ SỬ DỤNG
QUẠT EC CỦA EBMPAPST, MODEL K3G560-PC10-L1
- Công suất motor: 5950W
- Dải nhiệt độ hoạt động: -40 – 40 độ C
- Dòng tối đa: 9.2A
- Lưu lượng gió 13,090 m3/h tại 1050Pa
- Tốc độ vòng quay: 1860 vòng/phút
- Tích hợp PI controller, cảm biến nhiệt độ, cảm biến rung, bảo vệ motor, bảo vệ quá hoặc mất dòng.
- Tích hợp mạch PFC – làm giảm tác động của sóng hài
- Điều khiển bằng tín hiệu 0-10V hoặc qua Modbus RTU
- Cân nặng: 61Kg
Kích thước: 800x800x640mm

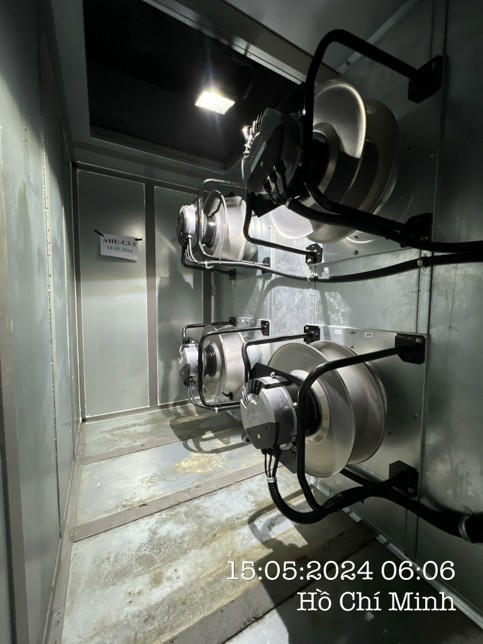

DỰ ÁN CẢI TẠO QUẠT AHU TƯƠNG TỰ TẠI THÁP SAIGON CENTER HỒ CHÍ MINH
